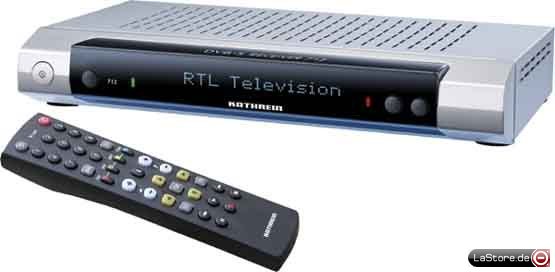

Kathrein - DVB-S-Receiver UFS 712si

Deutsche Handelsware!

Kurzbeschreibung

Empfang von digitalen Statelliten-TV und -Radio-Programmen, 16-stelliges alphanummerisches Display mit Staus-Icons zur Anzeige von Programm-Namen und Sendeinfos. Common Interface für zwei CA-Module, Infrarot Fernbedienung. Anschlussmöglichkeit für externen IR-Sensor.

Produktbeschreibung

Die Receiver UFS 712si und UFS 712sw sind für den Empfang von digitalen Satelliten-TV- und -Radio-Programmen geeignet. Das eingebaute Common Interface bietet Platz für die Aufnahme von zwei CAModulen für weitere Pay-TV-Programme. Zusätzlich zur hohen Bild- und Tonqualität überzeugen die Receiver der Baureihe 712 mit ihrer ansprechenden Optik und einem modernen Gehäuse.
Trotz der geringen Abmessungen verfügen die Receiver über umfangreiche
Ausstattungsmerkmale wie z. B. elektrischer und optischer Audio-Ausgang für Dolby Digital (AC 3), Videotext mit Speicher für 800 Seiten, 16-stelliges alphanumerisches Display zur Anzeige von Programm-Namen,
Radiodaten und Sendeinfos. Die Receiver werden in den
Gehäusefarben Silber und Schwarz geliefert.

Produktdetails

HF-Eigenschaften
Eingangs-Frequenzbereich MHz 950-2150
Eingangspegelbereich dBμV 44-83
Empfangsschwelle (Eb/No) dB < 4,5

TV-System Video
Modulation, FEC, Demultiplexer DVB-S-Standard
Video-Aufl ösung CCIR 601 (720 x 576 Zeilen)
Eingangs-Datenrate MSymb/s 2-45
Video-Dekodierung MPEG-1- und -2-kompatibel
Bit-Rate MBit/s 1,5-15
Frequenzbereich MHz 0,02-5
Ausgangsspannung Vss 1
S/N dB > 53
TV-System Audio
Audio-Dekodierung MPEG-1 und -2, Layer 1 und 2
Sampling-Rate kHz 32/44,1/48
Frequenzbereich kHz 0,04-20
Ausgangsspannung mVss Typ. 770
S/N dB > 65

Speicher
Flash-RAM MB 4
SDRAM MB 32
Prozessor-Taktrate MHz 221

Stromversorgung
Netzspannung V AC/Hz 230 (± 15 %)/50
Leistungsaufnahme (Betrieb/Stand-by) W < 26/< 2,5
LNB-Versorgung vert./horiz. V/mA 14/18/Max. 400
Steuersignal kHz 22; DiSEqCTM1.0; UFO®micro/DiSEqCTM; SCR-Einkabelsystem

Anschlüsse
Sat-ZF-Eingang/-Ausgang (Loop through) 2 x F-Buchse
TV-/VCR-Ausgang 2 x Scart-Buchse
Video-Ausgang Cinch-Buchse
Audio-Ausgang (analog) 2 x Cinch-Buchse
Audio-Digital-Ausgang (elektrisch) Cinch-Buchse
Audio-Digital-Ausgang (optisch) Standard-LWL
Datenschnittstelle RJ 11-Buchse
Common Interface 2

Allgemeines
Zul. Umgebungstemperatur °C +5 bis +40
Geräte-Abmessungen mm 280 x 49 x 190
Gewicht kg < 2
