Phoenix Contact - Steckdosenleiste CBT-TV-SAT

Deutsche Handelsware!

Produktbeschreibung

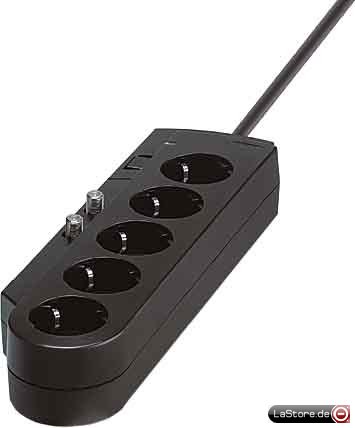

Schaltbare 5-fach Steckdosenleiste (Schuko gem. VDE) mit kombiniertem Überspannungsschutz für Endgeräte mit TV-SAT-Schnittstelle. Signalleitungsanschluss an der Leiste: Eingangs-/Ausgangsbuchse TV-SAT (F-Connector). Schutzschaltung für Stromversorgung: Varistor-Gasableiter-Kombination mit thermischer Überwachung, selbständige Trennung der Schaltung vom Netz und optische Defektmeldung bei Überlastung durch Ausschaltung der Betriebsanzeige. Schutzschaltung für Signalschnittstelle: leistungsstarker Grobschutz zwischen Signalader und Schirm/Erde. Geeignet für: SAT-Anlagen. Farbe: schwarz. Anschlussleitung: 1,8 m. Optionales Zubehör: TV-SAT-Anschlussleitung 1,5 m.


Technische Daten - Stromversorgungsschutz
IEC Prüfklasse III/VDE Anforderungsklasse D
Nennspannung UN 230 V AC
Ableiter-Bemessungsspannung UC 260 V
Nennstrom IN (bei 30 °C) 16 A
Nennableitstoßstrom In (8/20)µs 1,5 kA
Kombinierter Stoß UOC 4 kV
Schutzpegel Up bei UOC ≤ 1,5 kV
Ansprechzeit ta, sym. 25 ns
Normen/Bestimmungen: IEC 61 643:1998-02, E DIN VDE 0675T.6:1989-11/A1:1996-03/A2:1996-10


Technische Daten - TV-SAT-Schutz
Grenzfrequenz fg 2,2 GHz
Ableiter-Bemessungsspannung UC 72 V DC / 50 V AC
Nennableitstoßstrom In (8/20)µs 1 kA

Produktdetails

Nennspannung: 230 V
Ableiter-Höchste Dauerspannung: 260 V
Nennlaststrom: 16 A
Nennableitstoßstrom (8/20): 1,5 kA
Schutzpegel Ader/Neutralleiter: 1,3 kV
Schutzpegel Ader/Erde: 1,5 kV
Signal-Höchste Dauerspannung DC: 72 V
Signal-Höchste Dauerspannung AC: 50 V
Signal-Nennlaststrom: 1,5 A
Signal-Nennableitstoßstrom (8/20): 2,5 kA
Signal-Schutzpegel Ader/Erde: 0,03 kV
Signal-Schutzpegel Ader/Ader: 0,03 kV
Signal-Grenzfrequenz: 2000 MHz
Signalisierung am Gerät: optisch
